흉관

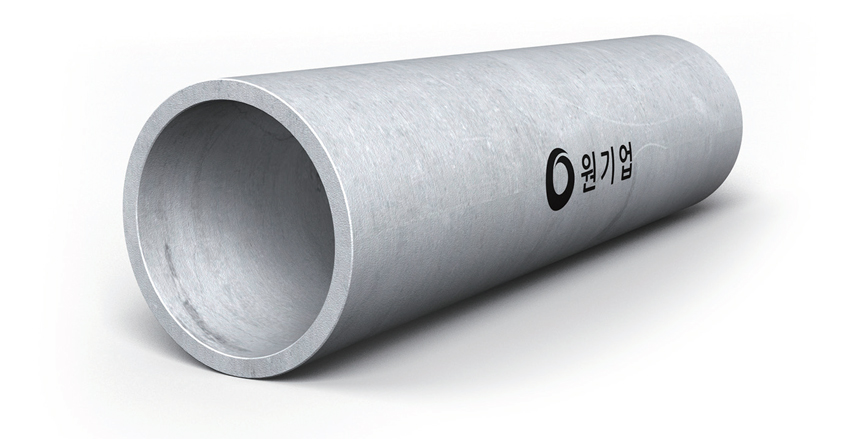

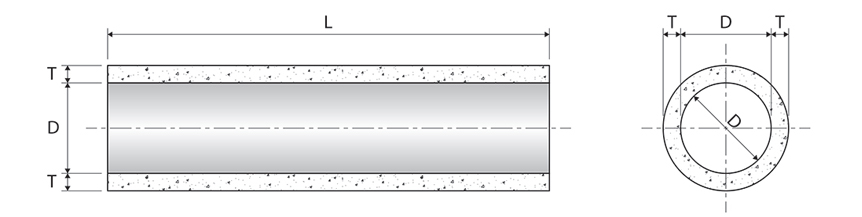

KS F 4403 보통관 2종 A형 I 원심력 철근 콘크리트 관

제품상세도

제품표준

(단위 : mm)

호칭	관			물품식별번호
호칭	안지름(D)	두깨(T)	길이(L)	물품식별번호
250	250	28	2500	20988743
300	300	30		20988744
350	350	32		22940532
400	400	35		20988745
450	450	38		20988746
500	500	42		20988747
600	600	50		20988748
700	700	58		20988749
800	800	66		20988750
900	900	75		20988751
1000	1000	82		20988752
1100	1100	88		20988753
1200	1200	95		20988754
1350	1350	103		21545681
1500	1500	112		21545683

흉관

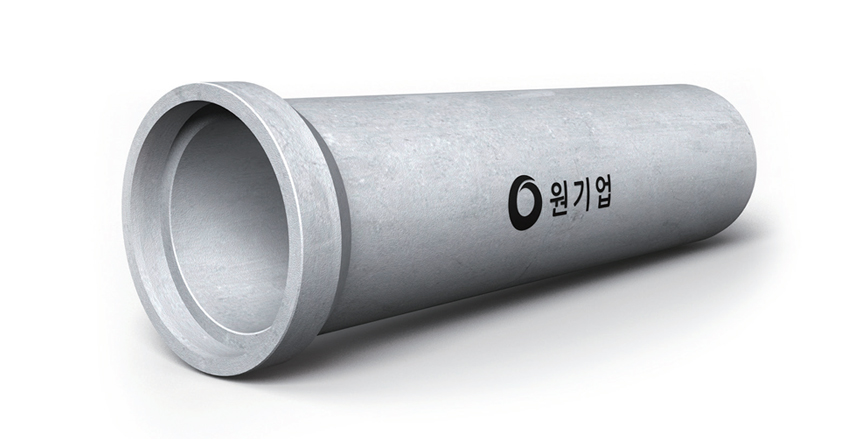

KS F 4403 보통관 2종 B형 I 원심력 철근 콘크리트 관

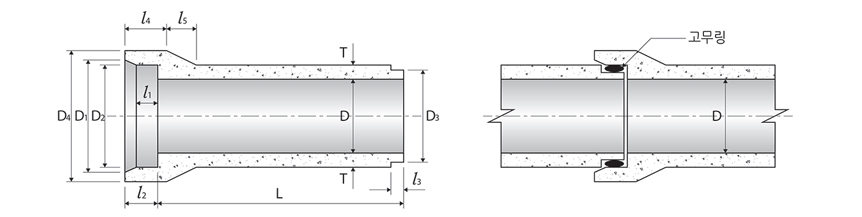

제품상세도

제품표준

(단위 : mm)

호칭	안지름 (D)	D1	D2	D3	D4	두께 (T)	ℓ1	ℓ2	ℓ3	ℓ4	ℓ5	길이 (L)	중량 (Kg)	물품 식별번호
250	250	314	310	298	370	28	65	90	32	120	60	2500	166	20988755
300	300	368	364	350	424	30			36		60		211	20988756
350	350	422	418	404	482	32					65		259	22940531
400	400	478	474	460	544	35	70	95		125	70		323	20988757
450	450	534	530	516	606	38				125	75		404	20988758
500	500	592	588	574	672	42				130	85		495	20988759
600	600	708	704	690	804	50	75	100		135	100		700	20988760
700	700	824	820	802	936	58	75	105	40	140	115		946	20988761
800	800	940	936	918	1068	66	80	110		150	130		1230	20988762
900	900	1058	1054	1036	1204	75	85	115		160	150		1573	20988763
1000	1000	1172	1168	1150	1332	82	96	120		165	165		1951	20988764
1100	1100	1286	1282	1260	1458	88	100	125	42	175	175		2298	20988765
1200	1200	1400	1396	1374	1586	95	104	130		185	190		2703	20988766
1350	1350	1566	1562	1540	1768	103	108	135		185	205		3286	21545682
1500	1500	1734	1730	1708	1954	112	112	140		205	225		3965	–

외압강도

(단위 : kn/m)

호칭	균열 2종	파괴 2종
250	16.7	25.6
300	17.7	26.5
350	19.6	29.5
400	21.6	32.4
450	23.6	35.4
500	25.6	38.3
600	29.5	44.2
700	32.4	49.1
800	35.4	53.0
900	38.3	57.9
1000	41.3	61.9
1100	43.2	65.8
1200	45.2	71.7
1350	47.1	81.5
1500	50.1	91.3

흉관

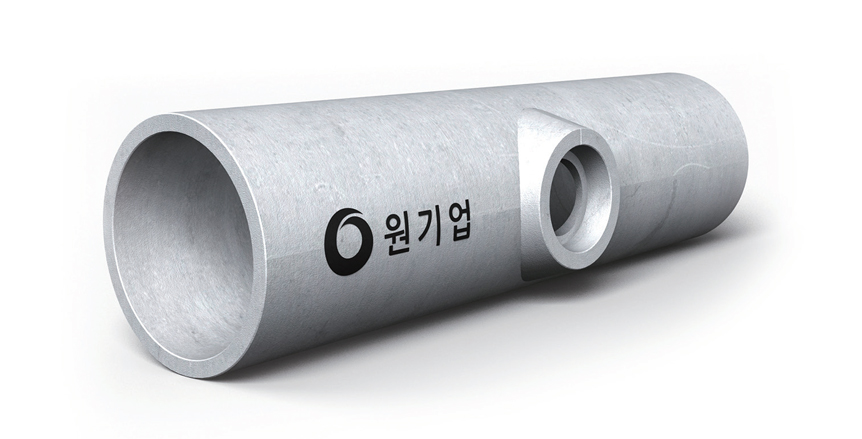

보통관 A형 I 원심력 철근 콘크리트 접속관

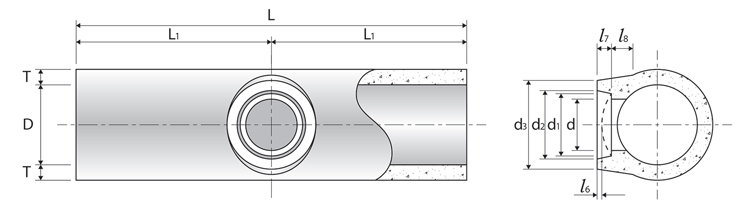

제품상세도

외압강도

(단위 : Kn/m)

호칭	균열하중	파괴하중
400	21.6	32.4
450	23.6	35.4
500	25.6	38.3
600	29.5	44.2
700	32.4	49.1
800	35.4	53.0
900	38.3	57.9
1000	41.3	61.9
1100	43.2	65.8
1200	45.2	71.7
1350	47.1	81.5

치수 (접속부 D250)

(단위 : mm)

몸체호칭	접속호칭	몸체부			접속부
몸체호칭	접속호칭	D	T	L	d	d1	d2	d3	ℓ6	ℓ7	ℓ8
400	250	400	35	2500	250	310	340	450	55	80	35
450		450	38				340				38
500		500	42				340				42
600		600	50				340				50
700		700	58				350				58
800		800	66				350				66
900		900	75				350				75
1000		1000	82				360				82
1100		1100	88				360				88
1200		1200	95				360				95
1350		1350	103				360				103

치수의 허용치(접속부 D250)

(단위 : mm)

호칭	몸체부			접속부
호칭	D	T	L	d	d1	d2	d3	ℓ6	ℓ7
400 ~ 900	±4	+4 -2	+10 -5	±3	±2	±2	-5, +는 규정하지 않음	±5	±4
1000 ~ 1350	±6	+6 -3	+10 -5	±3	±2	±2	-5, +는 규정하지 않음	±5	±4

치수 (접속부 D300)

(단위 : mm)

몸체호칭	접속호칭	몸체부			접속부
몸체호칭	접속호칭	D	T	L	d	d1	d2	d3	ℓ6	ℓ7	ℓ8
400	300	400	35	2500	300	364	360	450	26	40	54
450		450	38							40	51
500		500	42							40	51
600		600	50							45	48
700		700	58							45	40
800		800	66							60	41
900		900	75							60	50
1000		1000	82							70	43
1100		1100	88							70	47
1200		1200	95							70	53
1350		1350	103							70	60

치수의 허용치(접속부 D300)

(단위 : mm)

호칭	몸체부							접속부
호칭	D	D1	D2	T	ℓ2	ℓ3	L	d	d1	d2	d3	ℓ6	ℓ7
400 ~ 600	±4	±2		+4 -2	±5	±4	+10 -5	±3	±2		-5, +는 규정하지 않음	±5 -5	±4
700 ~ 900	±4	+3 -2		+4 -2		±4						±5
1000 ~ 1350	±6	+3 -2		+6 -3		±5						±5

흉관

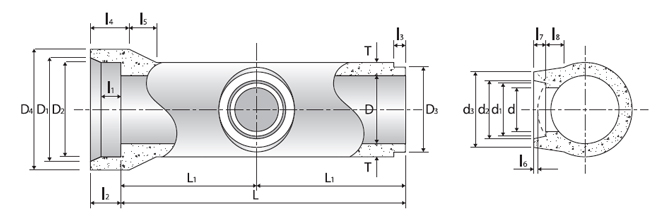

보통관 B형 I 원심력 철근 콘크리트 접속관

제품상세도

외압강도

(단위 : Kn/m)

호칭	균열하중	파괴하중
400	21.6	32.4
450	23.6	35.4
500	25.6	38.3
600	29.5	44.2
700	32.4	49.1
800	35.4	53.0
900	38.3	57.9
1000	41.3	61.9
1100	43.2	65.8
1200	45.2	71.7
1350	47.1	81.5
–	–	–

치수(접속부 D250)

(단위 : mm)

몸체호칭	접속호칭	몸체부											접속부							물품 식별번호
몸체호칭	접속호칭	D1	D2	D3	D4	T	ℓ1	ℓ2	ℓ3	ℓ4	ℓ5	L	d	d1	d2	d3	ℓ6	ℓ7	ℓ8	물품 식별번호
400	250	478	474	460	544	35	70	95	36	125	70	2500	250	310	340	450	55	80	35	–
450		534	530	516	606	38	70	95	36	125	75								38	20988767
500		592	588	574	672	42	70	95	36	130	85								42	–
600		708	704	690	804	50	75	100	36	135	100								50	20988769
700		824	820	802	936	58	75	100	40	140	115				350				58	21545684
800		940	936	918	1068	66	80	110	40	150	130								66	21545686
900		1058	1054	1036	1204	75	85	115	40	160	150								75	21545688
1000		1172	1168	1150	1332	82	96	120	40	165	165				360				82	21545690
1100		1286	1282	1260	1458	88	100	125	42	175	175								88	21545692
1200		1400	1396	1374	1586	95	104	130	42	195	190								95	21545694
1350		1566	1562	1540	1768	103	108	135	42	205	205				360				103	–

치수의 허용치(접속부 D250)

(단위 : mm)

호칭	몸체부							접속부
호칭	D	D1	D2	T	ℓ2	ℓ3	L	d	d1	d2	d3	ℓ6	ℓ7
400 ~ 600	±4	±2		+4 -2	±5	±4	+10 -5	±3	±2		-5, +는 규정하지 않음	±5	±4
700 ~ 900	±4	+3 -2		+4 -2		±4
1000 ~ 1350	±6	+3 -2		+6 -3		±5

치수 (접속부 D300)

(단위 : mm)

몸체호칭	접속호칭	몸체부											접속부							물품 식별번호
몸체호칭	접속호칭	D1	D2	D3	D4	T	ℓ1	ℓ2	ℓ3	ℓ4	ℓ5	L	d	d1	d2	d3	ℓ6	ℓ7	ℓ8	물품 식별번호
400	300	478	474	460	544	35	70	95	36	125	70	2500	300	364	360	450	26	40	54	–
450		534	530	516	606	38	70	95	36	125	75							40	51	20988768
500		592	588	574	672	42	70	95	36	130	85							40	51	–
600		708	704	690	804	50	75	100	36	135	100							45	48	20988770
700		824	820	802	936	58	75	100	40	140	115							45	40	21545685
800		940	936	918	1068	66	80	110	40	150	130							60	41	21545687
900		1058	1054	1036	1204	75	85	115	40	160	150							60	50	21545689
1000		1172	1168	1150	1332	82	96	120	40	165	165							70	43	21545691
1100		1286	1282	1260	1458	88	100	125	42	175	175							70	47	21545693
1200		1400	1396	1374	1586	95	104	130	42	195	190							70	53	21545695
1350		1566	1562	1540	1768	103	108	135	42	205	205							70	60	–

치수의 허용치(접속부 D300)

(단위 : mm)

호칭	몸체부							접속부
호칭	D	D1	D2	T	ℓ2	ℓ3	L	d	d1	d2	d3	ℓ6	ℓ7
400 ~ 600	±4	±2		+4 -2	±5	±4	+10 -5	±3	±2		-5, +는 규정하지 않음	±5 -5	±4
700 ~ 900	±4	+3 -2		+4 -2		±4						±5
1000 ~ 1350	±6	+3 -2		+6 -3		±5						±5

흉관

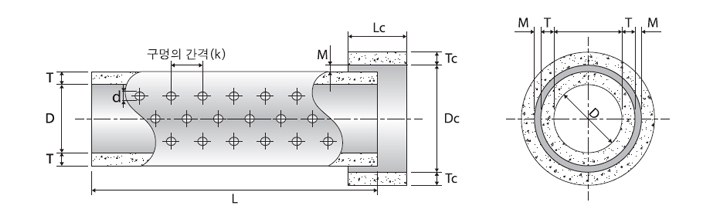

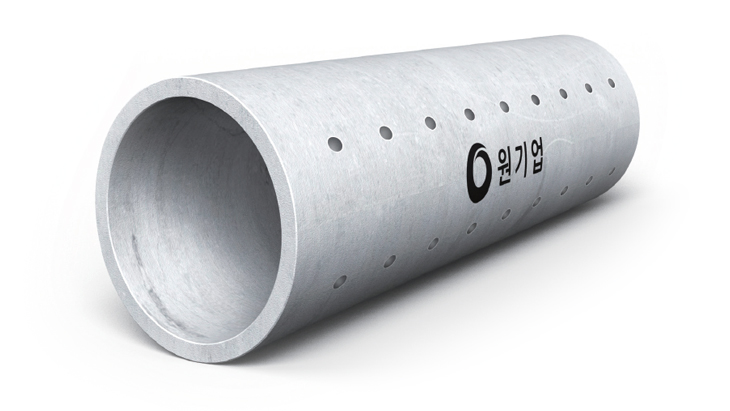

유공관 A형 I 원심력 철근 콘크리트 관

제품상세도

제품표준

(단위 : mm)

호칭	관			칼라			참고중량(kg)
호칭	안지름(D)	두께(T)	길이(L)	안지름(Dc)	두께(Tc)	람밍스페이스(M)	길이(Lc)	관	칼라	계
250	250	28	2500	330	31	12	150	153	13	166
300	300	30		390	33	12		194	17	211
350	350	32		444	35	15		240	20	260
400	400	35		500	38	15		299	24	323
450	450	38		556	42	15	200	364	40	404
500	500	42		614	46			447	48	495
600	600	50		730	50			638	62	700
700	700	58		846	58			863	83	946
800	800	66		962	66			1122	108	1230
900	900	75		1080	75			1435	139	1574
1000	1000	82		1200	82	18	250	1741	211	1952
1100	1100	88		1312	88			2052	247	2299
1200	1200	95		1426	95			2414	290	2704
1350	1350	105		1592	103			2937	350	3287
1500	1500	445		1768	112	22		3543	422	3965

흉관

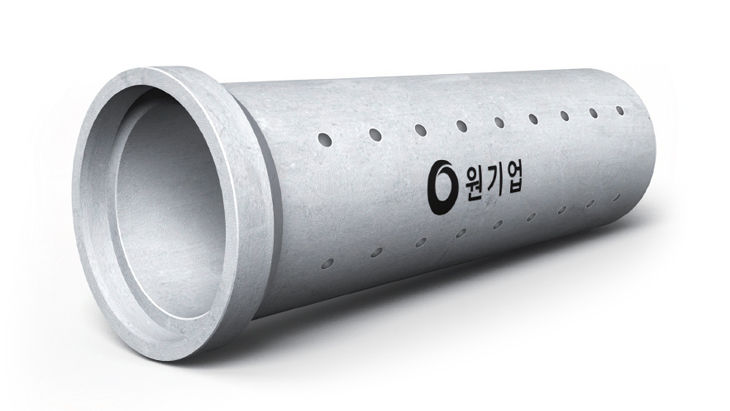

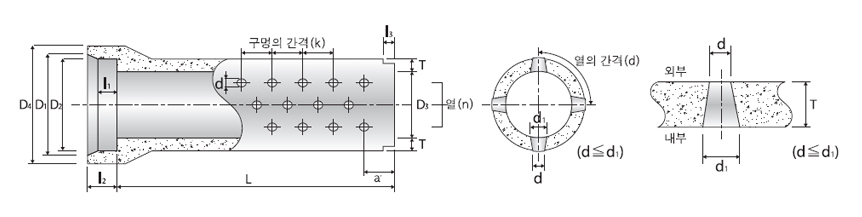

유공관 B형 I 원심력 철근 콘크리트 관

제품상세도

제품표준

(단위 : mm)

호칭	안지름 (D)	D1	D2	D3	D4	두께 (T)	ℓ2	ℓ3	구멍 지름 (d)	구멍수 (개)	1열의 구멍수	판끝에서 첫구멍 가지의 거리 (a’)	열의 수 (n)	관몸체의 참고 (접수 면적 cm²)	참고 중량 (kg)
400	400	478	474	460	544	35	95	36	22	55	11	100	5	209	337
450	450	534	530	516	606	38				60	12	120	5	228	409
500	500	592	588	574	672	42				66	11		6	250	502
600	600	708	704	690	804	50	100			78	6~7		12	296	726
700	700	824	820	802	936	58	105	40		96	8			364	973
800	800	940	936	918	1068	66	110			108	9			410	1254
900	900	1058	1057	1036	1204	75	115			120	10			456	1621
1000	1000	1172	1168	1150	1332	82	120		30	72	6	150		508	1964
1100	1100	1286	1282	1260	1458	88	125	42		78	6~7			551	2296
1200	1200	1400	1396	1374	1586	95	130			84	7			593	2663
1350	1350	1266	1562	1540	1768	103	135			108	9			1039	3309
1500	1500	1734	1730	1708	1754	112	140		35	120	10			1154	3965
